šrafy

Šrafování používáme nejenom k tomu abychom nějakým způsobem zvýraznili určitou oblast ve výkrese ( vizuálně oddělili vybrané objekty ) ale i jako konstrukční čáry.

Spuštění příkazu:


  1. napsání příkazu hšrafy do příkazového řádku (každý příkaz nutno zapsat s plnou diakritikou)
  2. napsání originál příkazu _bhatch do příkazového řádku (v každé lokalizované verzi AutoCADu můžete použít originální anglické příkazy, ale musíte dodržet syntaxi se zápisem podtržítka před příkazem, pokud zapomenete, AutoCAD nebude příkaz znát)

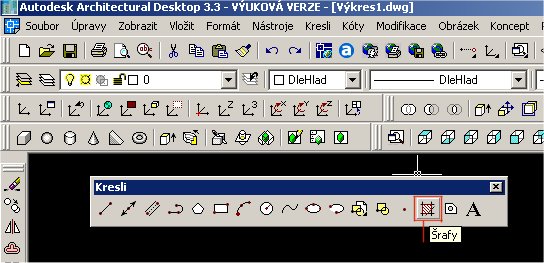

  3. použít ikonového menu kresli a ikonky šrafy

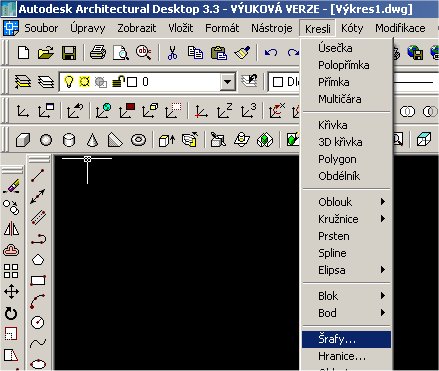

  4. ze základního menu vybrat nabídku kresli a volbu šrafy

  5. použít příkazové zkratky zapsáním do příkazové řádky hs. Příkazové zkratky jsou definovány v souboru acad.pgp a načítají se při startu AutoCADu. (v originální verzi "BH ", případně editací tohoto souboru můžete definovat své vlastní klávesové zkratky)

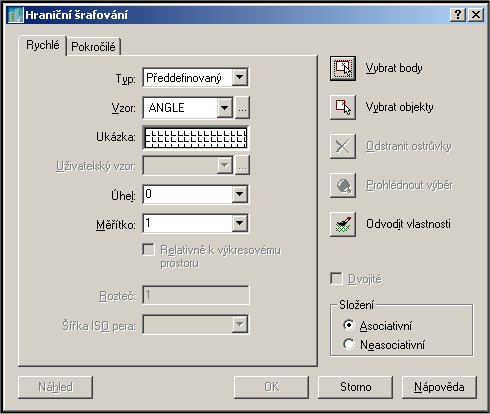

Po zadání příkazu se nám nabídne následující dialog hraniční šrafování .
