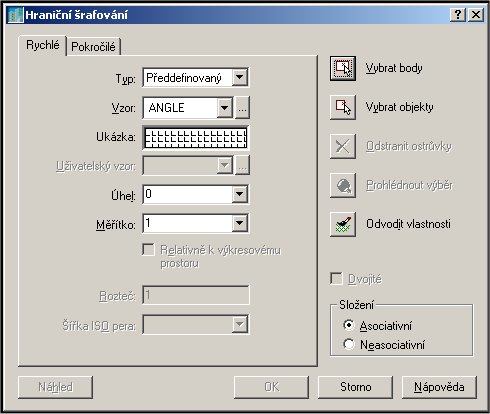

hranični šrafování ( dialog )

Chceme-li nějaký objek vyšrafovat, musíte nejprve vybrat nějaký vzor šrafování a nastavit jeho parametry a teprve poté musíte určit hranice plochy, která
má být vyšrafována.

• Typ
  • Předefinovaný - AutoCad dává k dispozici celou řadu předefinovaných vzorů šrafování. Standardy ANSI a ISO.
    Dále nabízí Jiný předefinovaný a Vlastní.


  • Uživatelsky definovaný - umožnuje nastavit vlastní úhel natočení šrafovacích čar a rozteč ( vzdálenost ) mezi šrafovacíma čarama. Úkážem si to na příkladě, kdy šrafy využijem jako konstrukční čáry. Viz. př. podélný profil


  • Vlastní - zobrazí všechny vzory definované v jakémkoli uživatelském souboru PAT ( acad.pat ) , který jste přidali do vyhledávací cesty AutoCAD, která je nastavena na kartě Soubory dialogu Možnosti.
• Složení

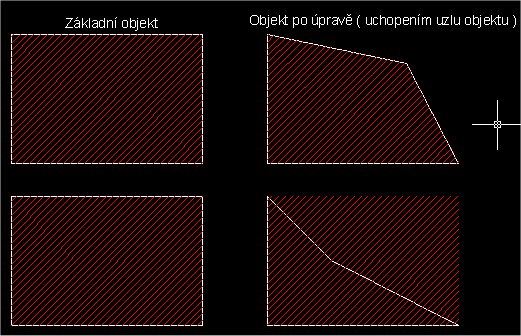

  • Asociativní - je takové šrafování, které se automaticky přízpůsobí změně tvaru hraničního objektu, pokud k této změně došlo po vytvoření šrafování.
  • Neasociativní - opak předešlého.

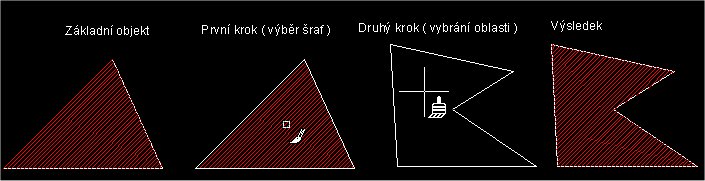

• Odvodit vlastnosti - tento příkaz zkopíruje parametry existujícího šrafování na jiné objekty ve výkrese.
