zkos

Spuštění příkazu:

  1. napsání příkazu zkos do příkazového řádku (každý příkaz nutno zapsat s plnou diakritikou)
  2. napsání originál příkazu _chamfer do příkazového řádku (v každé lokalizované verzi AutoCADu můžete použít originální anglické příkazy, ale musíte dodržet syntaxi se zápisem podtržítka před příkazem, pokud zapomenete, AutoCAD nebude příkaz znát)

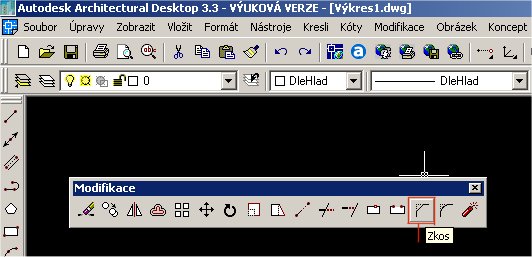

  3. použít ikonového menu modifikace a ikonky zkos

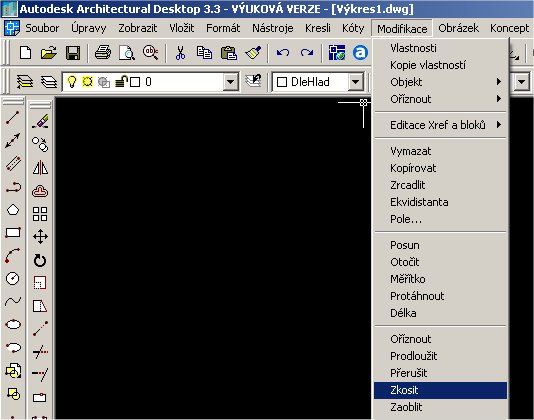

  4. ze základního menu vybrat nabídku modifikace a volbu zkos

  5. použít příkazové zkratky zapsáním do příkazové řádky zk. Příkazové zkratky jsou definovány v souboru acad.pgp a načítají se při startu AutoCADu. (v originální verzi "CHA ", případně editací tohoto souboru můžete definovat své vlastní klávesové zkratky)

Parametry příkazu:

Příkaz: _chamfer
(mód OŘEŽ) Aktuální zkosení: Vzd1 = 10.0000, Vzd2 = 10.0000
Vyberte první úsečku nebo [křiVka/Hrana/úhEL/OŘež/Metoda]:
Vyberte druhý objekt:

 Pozn: (mód OŘEŽ) Aktuální zkosení: Vzd1 = 10.0000, Vzd2 = 10.0000

Vyberte první úsečku nebo [křiVka/Hrana/úhEL/OŘež/Metoda]: Standardní výběr objektů.

  • křiVka : Po zadání v do příkazového řádku vyberem 2D křivku
    Stejné podmínky jako u příkazu zaobli

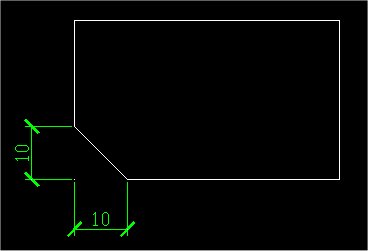

  • Hrana : Zadáním h do příkazového řádku můžem zadat libovolnou velikost zkosení hran.
    viz. př. nastavení velikosti zkosení
  • úhEL : AutoCad nám umožní nastavit délky zkosení a úhlu zkosení od první vybrané úsečky.
    viz. př. nastavení úhlu zkosení
  • OŘež : Analogie s příkazem zaobli.
    viz. př. použití módu Ořež/Neořež u příkazu zaobli
  • Metoda : Tato volba, nám dává možnost buď nastavení dvou hran pro zkosení a nebo hrany a úhlu.
