zaobli

Spuštění příkazu:

  1. napsání příkazu zaobli do příkazového řádku (každý příkaz nutno zapsat s plnou diakritikou)
  2. napsání originál příkazu _fillet do příkazového řádku (v každé lokalizované verzi AutoCADu můžete použít originální anglické příkazy, ale musíte dodržet syntaxi se zápisem podtržítka před příkazem, pokud zapomenete, AutoCAD nebude příkaz znát)

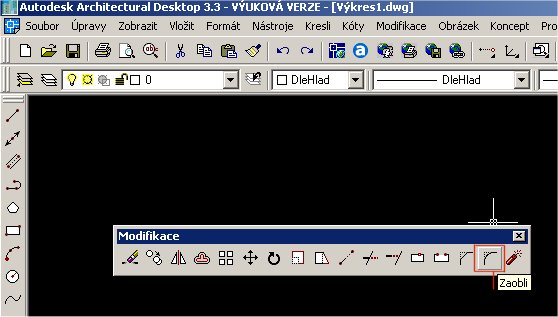

  3. použít ikonového menu modifikace a ikonky zaobli

  4. ze základního menu vybrat nabídku modifikace a volbu zaobli

  5. použít příkazové zkratky zapsáním do příkazové řádky za. Příkazové zkratky jsou definovány v souboru acad.pgp a načítají se při startu AutoCADu. (v originální verzi "F ", případně editací tohoto souboru můžete definovat své vlastní klávesové zkratky)

Parametry příkazu:

Příkaz: _fillet
Aktuální nastavení: Mód = OŘEŽ, Rádius = 10.0000
Vyberte první objekt nebo [křiVka/Rádius/OŘež]:
Vyberte druhý objekt:

Vyberte první objekt nebo [křiVka/Rádius/OŘež]: Standardní výběr objektů.

  • křiVka : Po zadání v do příkazového řádku vyberem 2D křivku
    AutoCad zaoblí všechny rohy vyjma počátku a konce ( pokud je křivka uzavřena do sebe ). U neuzavřené křivky zaoblí všechy rohy.
    viz. př. zaoblení otevřené křivky
    viz. př. zaoblení uzavřené křivky
  • Rádius : Zadáním r do příkazového řádku můžem zadat libovolný poloměr zaoblení.
    viz. př. střední dělíci ostrůvek
  • OŘež : Velmi užitečný mód. Jeho funkci si ukážeme na příkladech.
    viz. př. použití módu Ořež/Neořež
