zaoblení uzavřené křivky

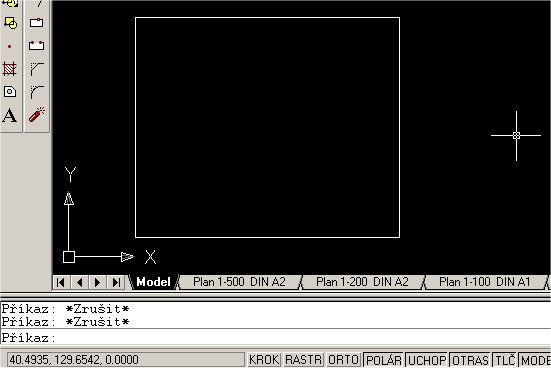

náš výchozí objekt ( pozor!!!! objekt musí být zadán pomocí příkazu křivka ).

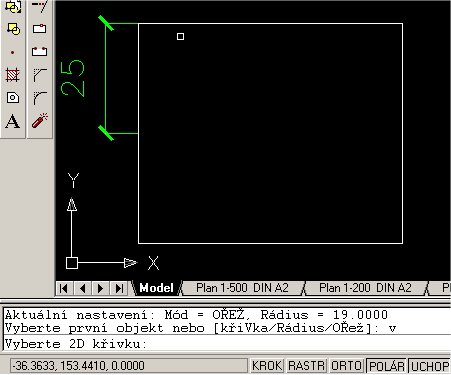

po zadání příkazu v do příkazového řádku a následném potvrzení vyberem 2D křivku.
Námi zadaný poloměr opět nesmí být větší než poloviční hodnota nejmenšího segmentu křivky, který leží uvnitř křivky.
V tomto případě 25. ( AutoCad by nezaoblil všechny hrany )>
Poznámka: Jak již bylo poznamenáno, Autocad nezaoblí počateční a tím pádem i koncovou hranu křivky.

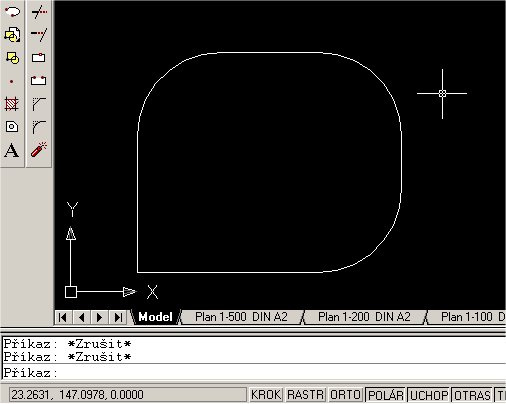

výsledná křivka ( v tomto i případě byl zadán poloměr 19 )
.
