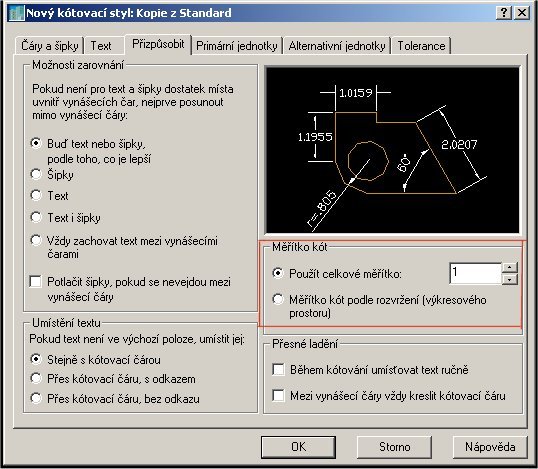

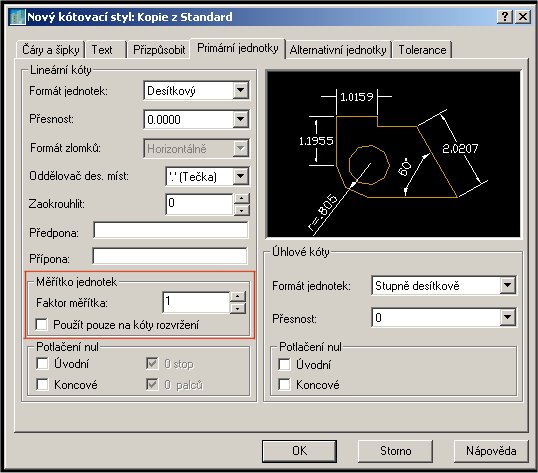

Měřítko kót
- Použít celkové měřítko - Můžeme nastavit velkost zobrazení kót a všech jejich součástí ve výkrese.
Toto měřítko je přímo svázáno s konečným měřítkem vykreslování výkresu. - Měřítko kót podle rozvržení - Jestliže budete výkres kótovat ve výkresovém prostoru, můžete ponechat volbu
Použít celkové měřítko nastavenou na 1 anebo můžete použít volbu Měřítko kót podle rozvržení ( výkresového prostoru ).
Touto volbou nastavíte systémovou proměnou Dimscale na hodnotu 0. Pokud budete za těchto podmínek používat výřez
modelového prostoru v rozvržení výkresového prostoru, budete moci výkres kótovat v obou prostorech a v obou prostorech bodou měřítka
nastavena správně.
To ovšem za předpokladu, že jste správné měřítko modelového prostoru ve výřezu modelového prostoru správně nastavili pomocí příkazu
Zoom
