kótovací styl

Spuštění příkazu:


Styly kótování jsou základním nástrojem, s jehož pomocí můžeme měnit vzhled kót ( měřítko kótování, typy použitých šipek, zobrazení kotovacích čar a její barvy apod. ).
  1. napsání příkazu kótystyl do příkazového řádku (každý příkaz nutno zapsat s plnou diakritikou)
  2. napsání originál příkazu _dimstyle do příkazového řádku (v každé lokalizované verzi AutoCADu můžete použít originální anglické příkazy, ale musíte dodržet syntaxi se zápisem podtržítka před příkazem, pokud zapomenete, AutoCAD nebude příkaz znát)
  3. použít ikonového menu kóty a ikonky kótovací styl

  4. ze základního menu vybrat nabídku kóty a volbu styl

    Po zadání příkazu se nám nabídne následující dialog Správce kótovacího stylu .

Funkce dialogu:

  • Aktualní : V levé části dialogu vybereme kótovací styl. Zvolíme volbu aktuální. S takto zvoleným stylem budem pracovat ve výkresu.

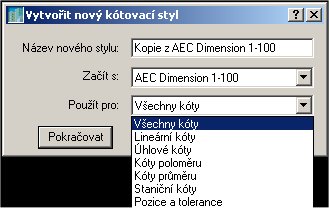

  • Nový : Tento dialog nám umožnuje vytvořít si nám vyhovující kotovací styl. Úprava stylu

    základní dialog
    výběr stylu, který upravíme
    výběr, pro jaké kóty

  • Upravit : Úprava aktulního ( používaného ) stylu.
  • Přepsat : Přepsání aktulního ( používaného ) stylu.
  • Porovnat : Porovná dva různé styly kótování uložené v jednom výkrese.
