Kóty od základny

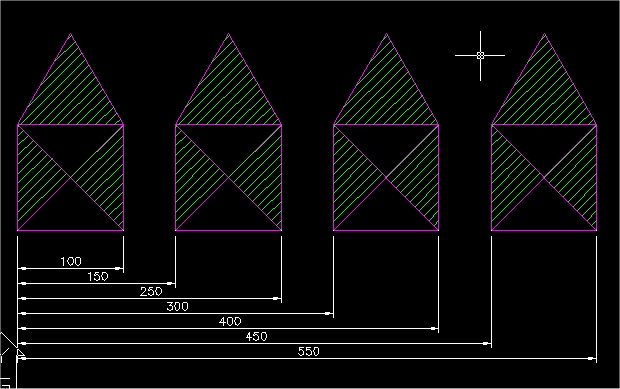

Kótování od základny se používá v případě, že potřebujete rychle a snadno vytvořit celou řadu kót, využívajících společnou základní čáru (první vynášecí čáru první kóty). Jestliže napřílad chcete okótovat různé objekty umístěpé podél zdi, a současně chcete, aby všechny rozměry byly měřeny z jednoho bodu, pak kótování od základny je tím pravým řešením.
Pokud chcete nějaký objekt kótovat od základny, musíte nejprve vytvořit nějakou lineární kótu. Teprve poté můžete začít s kótováním od základny. Po vytvoření první kóty stačí zvolit volbu Od základny z nabídky Kóty nebo klepnout na nástroj Kóta od základny v panelu nástrojů Kóty. Tím se spustí příkaz Kótyzákl, při jehož běhu již budete pouze vybírat koncové body těch rozměrů, které mají být okótovány. Každá nově vytvořená kóta je pak automaticky umístěna vedle nebo nad předchozí kótu, přičemž vy si můžete určit rozteč jednotlivých kót.

Spuštění příkazu:

  1. napsání příkazu kótyzákl do příkazového řádku.
  2. napsání originál příkazu _dimbaseline do příkazového řádku.
  3. použít ikonového menu kóty a ikonky od základny
  4. ze základního menu vybrat nabídku kóty a volbu od základny
  5. použít příkazové zkratky zapsáním do příkazové řádky KZA lokalizovaná verze (cz), ( DBA ) originál v. (acad.pgp)

Parametry příkazu:

Příkaz: _dimbaseline
Vyberte základní kótu:
Zadejte počátek druhé vynášecí čáry nebo [Zpět/Vybrat] <Vybrat>:
