délka

Spuštění příkazu:


Příkazem délka můžem měnit úhel oblouků, délku otevřených úseček, oblouků, otevřených křivek, eliptických oblouků, otevřených spline.
  1. napsání příkazu délka do příkazového řádku (každý příkaz nutno zapsat s plnou diakritikou)
  2. napsání originál příkazu _lengthen do příkazového řádku (v každé lokalizované verzi AutoCADu můžete použít originální anglické příkazy, ale musíte dodržet syntaxi se zápisem podtržítka před příkazem, pokud zapomenete, AutoCAD nebude příkaz znát)

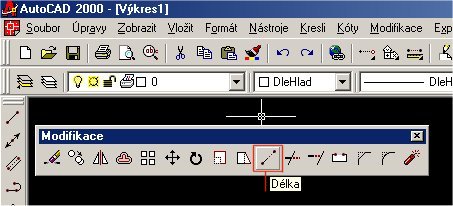

  3. použít ikonového menu modifikace a ikonky délka
  4. ze základního menu vybrat nabídku modifikace a volbu délka
  5. použít příkazové zkratky zapsáním do příkazové řádky del. Příkazové zkratky jsou definovány v souboru acad.pgp a načítají se při startu AutoCADu. (v originální verzi "LEN ", případně editací tohoto souboru můžete definovat své vlastní klávesové zkratky)

Parametry příkazu:

Příkaz: _lengthen
Vyberte objekt nebo [Rozdíl/Procent/Celkem/Dynamicky]:

Vyberte objekt nebo [Rozdíl/Procent/Celkem/Dynamicky]:

  • Rozdíl : Umožňuje upravit délku zadáním přírustkové délky nebo úhlu měřeného od koncového bodu objektu.
    Můžem zadat přírustek ( např. 20 ) či zkrácení ( např. -20 ).
  • Procent : Opět můžem upravit délku zadáním nové délky v procentech celkové délky nebo úhlu.
  • Celkem : Upravíme délku zadáním celkové absolutní délky objektu nebo sevřeného úhlu.
  • Dynamicky : Úprava délky přetáhnutím koncového bodu objektu.


    ©D.S.
