ekvidistanta

Spuštění příkazu:

  1. napsání příkazu ekvid do příkazového řádku (každý příkaz nutno zapsat s plnou diakritikou)
  2. napsání originál příkazu _offset do příkazového řádku (v každé lokalizované verzi AutoCADu můžete použít originální anglické příkazy, ale musíte dodržet syntaxi se zápisem podtržítka před příkazem, pokud zapomenete, AutoCAD nebude příkaz znát)

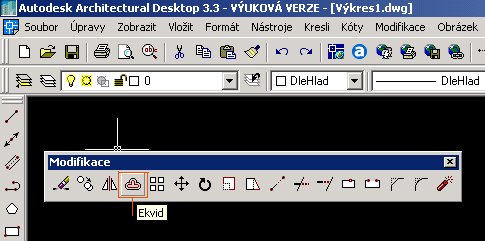

  3. použít ikonového menu modifikace a ikonky ekvid

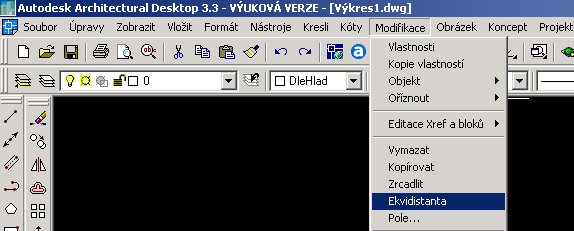

  4. ze základního menu vybrat nabídku modifikace a volbu ekvidistanta
  5. použít příkazové zkratky zapsáním do příkazové řádky e. Příkazové zkratky jsou definovány v souboru acad.pgp a načítají se při startu AutoCADu. (v originální verzi "O ", případně editací tohoto souboru můžete definovat své vlastní klávesové zkratky)

Parametry příkazu:

viz. příklad "elipsa"
Příkaz: _offset
Určete vzdálenost ekvidistanty nebo [Bodem] <1.0000>:
Vyberte objekt pro ekvidistantu nebo :
Určete bod - na kterou stranu?

Určete vzdálenost ekvidistanty nebo [Bodem] <1.0000>: AutoCad vzdálí kopii objektu od původního objektu o zadanou hodnotu.

  • [Bodem]: Tato volba umožní zadat dva body jejichž vzdálenost pak určuje požadovanu vzdálenost
    Vyberte objekt pro ekvidistantu nebo : Ekvidistantu můžeme tvořit z těchto objektů - úsečka, oblouk, kružnice, elipsu a eliptický oblouk, 2D křivka, konstrukční čára (přímka), polopřímka, spline.
    Určete bod - na kterou stranu? Zadáme stranu původního objektu, na které požadujeme vytvoření kopie
