Multičára

Multičára se skládá z jedné až šestnácti rovnoběžných úseček, zvaných prvky. Tento objekt vychází z úsečky a základní parametry příkazu jsou stejné. Multičára je velice zajímavým objektem, pokud již máte nadefinovanou knihovnu rovnoběžných objektů, můžete značně zeefektivnit svou práci. Pokud ne měli by jste zvážit, zda by se její vytvoření nevyplatilo. Nejjednoduším využitím je pravděpodobně kreslení dvou rovnoběžek (zdí), ale daleko zajímavější možností pro DF je nadefinování si hran komunikací (bulvárů) včetně chodníků a cyklistických stezek dle normy a tyto objekty při návrhu kreslit "jedním tahem". Umístění prvků se provede tak, že pro každý prvek zadáte požadované posunutí od počátku multičáry. Styl multičáry můžete vytvořit a uložit, stejně tak můžete použít výchozí styl, který má dva prvky. Pro každý prvek můžete nastavit barvu a typ čáry. Je také možné zobrazit nebo skrýt spojnice více úseček. Spojnice jsou čárky, které se objeví v každém vrcholu. V AutoCADu můžete použít několik druhů zakončení, například pomocí úsečky či oblouku.

Spuštění příkazu:

  1. napsání příkazu mčára do příkazového řádku.
  2. napsání originál příkazu _mline do příkazového řádku.
  3. použít ikonového menu kresli a ikonky multičára

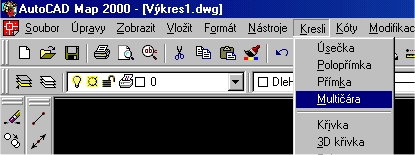

  4. ze základního menu vybrat nabídku kresli a volbu multičára
  5. použít příkazové zkratky zapsáním do příkazové řádky mc lokalizovaná verze (cz) (ml) originál v. (acad.pgp)

Parametry příkazu:

Příkaz: _mline
Aktuální nastavení: Zarovnání = Horní, Měřítko = 20.00, Styl = STANDARD vypisuje momentální nastavení
Určete počáteční bod nebo [Zarovnání/Měřítko/Styl]: z určení počátečního bodu stejně jako úsečka, ostatní parametry pro určení vlastností kreslené multičáry
Zadejte typ zarovnání [Horní/Střed/Dolní] horní:určuje z kterého bodu budeme rovnoběžky kreslit
Aktuální nastavení: Zarovnání = Horní, Měřítko = 20.00, Styl = STANDARD měřítko je vlastně koeficient, kterým se přenásobí základní definice multičáry (viz definice multičáry)
Určete počáteční bod nebo [Zarovnání/Měřítko/Styl]: s
Zadejte jméno stylu mčáry nebo [?]: ? vypíše dostupné styly
Načtené styly multičar:

Jméno Popis
---------------- ------------------
STANDARD implicitní multičára, ostatní styly musí definovat uživatel
Zadejte jméno stylu mčáry nebo [?]:
po zadání počátečních parametrů, můžeme začít kreslit multičáru a parametry příkazu, které dále mohu používat jsou totožné s úsečkou.

Definování nových multičar
