Vlastnost Barva
Jednou z vlastností, jejíž úpravy a použití lze snadno a rychle pochopit, je vlastnost Barva.
V AutoCADu si můžete vybrat z 256 barev, avšak při svém výběru byste se měli řídit následujícími skutečnostmi:
- Jak objekty vypadají na obrazovce
- Jak objekty vypadají na papíře
Pro účely zobrazení na obrazovce je obvykle výhodné použít různé barvy,
abyste byli snáze schopni rozlišovat jednotlivé objekty. Pokud budete používat kombinace poměrně kontrastních barev,
bude prohlížení objektů, umístěných těsně vedle sebe nebo dokonce překrývajících se, výrazně jednodušší.
Avšak v případě vykreslování objektů na papíře je nutné uvažovat spíše o v2hledu objektů než o jejich barvách.
Pro účely vykreslování objektů vám AutoCAD umožňuje přiřadit tloušťku čáry k nějaké zvolené barvě.
o tloušťce 0,05 mm, zatímco každý objekt, mající zelenou barvu, bude vykreslen čárou o tloušťce 0,13 mm.
Tato nastavení vytváří sám uživatel těsně před vlastním vykreslením v dialogu Vykreslování na kartě Vykreslovací zařízení.
Velmi často platí, že barvy, které smíte přiřadit objektům, jsou dány nějakými firemními standardy pro rozdělování výkresů do hladin.
Jestliže vaše firma nebo váš zákazník má podobné standardy, pak byste měli používat barvy ve shodě s těmito standardy
a neměli byste si navrhovat vlastní barevná schémata.

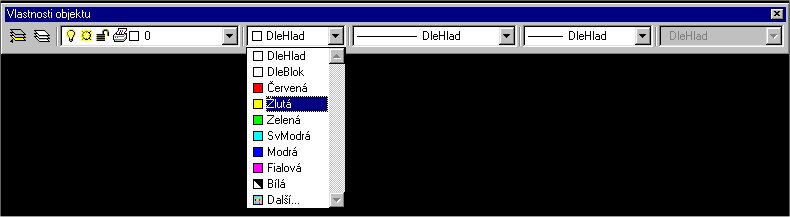

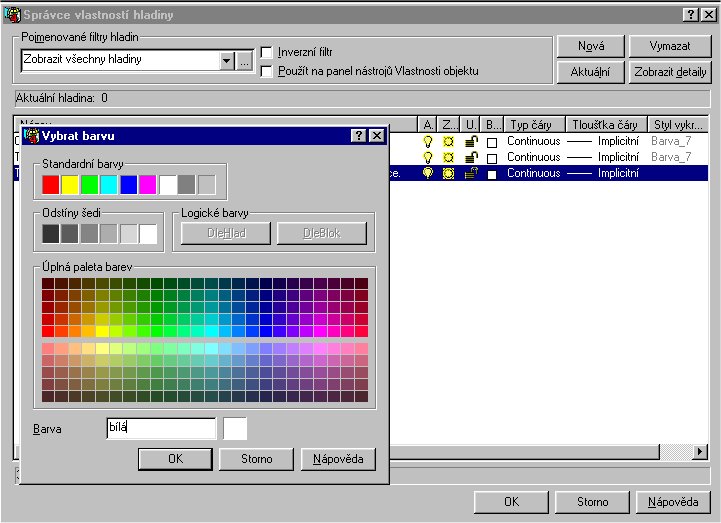

Barvy je možné definovat ke každé hladině viz. obr.1, ale je možné definovat barvu každé entity zvlášť (obr.2) viz. nastavení dlehlad.
