Relativní souřadný systém

Při kreslení téměř jakéhokoliv výkresu platí, že jakmile zadáte počátek úsečky, obvykle znáte posun X a Y či vzdálenost a úhel následujícího bodu této ůsečky. Relativní souřadnice se neodkazují k počátku souřadného systému, ale jsou vypočítány vzhledem k souřadnicím posledního bodu. Tuto jednodušší metodu můžete použít jak při zadávání relativních pravoúhlých, tak relativních polárních souřadnic. K rozlišení zápisu relativních souřadnic od zápisu absolutních souřadnic se používá symbol @ (zavináč); např. tedy [@20,-8] pro zápis relativních pravoúhlých souřadnic nebo [@31.4<25] pro zápis relativních polárních souřadnic. V předchozím zápisu relativních pravoúhlých souřadnic leží specifikovaný bod 20 jednotek ve směru osy X a -8 jednotek ve směru osy Y směrem od předešlého bodu; v zápisu relativních polárních souřadnic leží zadaný bod 31.4 jednotky a pod úhlem 25 stupňů od předcházejícího bodu. Kladné úhly jsou měřeny proti směru otáčení hodinových ručiček od předpokládaného nultého stupně (při implicitním nastavení AutoCADu [ANGDIR = 0])

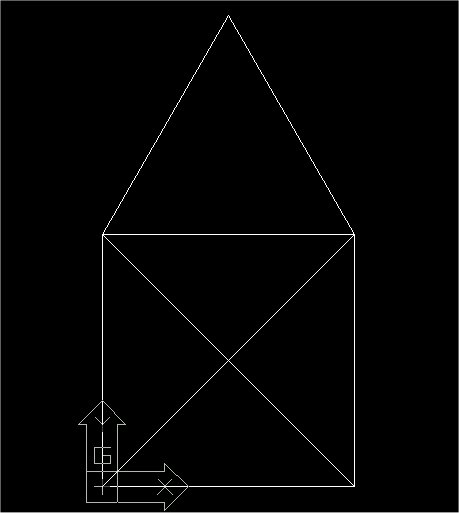

Příklad : pomocí úseček nakreslit domeček jedním tahem tak, aby podstava, hrana domečku a střechy byla o velikosti 100 jednotek.

Příkaz: _line Zadejte první bod: 0,0
Určete další bod nebo [Zpět]: @100,0
Určete další bod nebo [Zpět]: @0,100
Zadejte další bod nebo [Uzavři/Zpět]: @-100,0
Zadejte další bod nebo [Uzavři/Zpět]: @0,-100
Zadejte další bod nebo [Uzavři/Zpět]: @100,100
Zadejte další bod nebo [Uzavři/Zpět]: @100<120
Zadejte další bod nebo [Uzavři/Zpět]: @100<240
Zadejte další bod nebo [Uzavři/Zpět]: @100,-100
