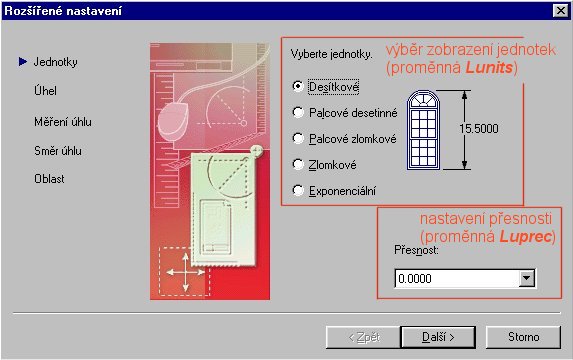

Pokud nastavujete způsob zobrazení jednotek, měníte ve skutečnosti hodnotu systémové proměnné Lunits. Proměnná Lunits je definována pomocí celých čísel, a to tak, že každé celé číslo představuje nějaký způsob zobrazení jednotek. Možné hodnoty a odpovídající způsoby zobrazení jednotek jsou uvedeny v tabulce :
| hodnota proměnné "Lunits" | formát čísla | příklad |
|---|---|---|
| 2 | desítkové | 10.1235 |
| 3 | palcové desetinné | 0'-10.1235" |
| 4 | palcové zlomkové | 0'-10 1/8" |
| 5 | zlomkové | 10 1/8 |
| 1 | exponenciální | 1.0123E+01 |
Další systémová proměnná, nazvaná Luprec, pak ovlivňuje přesnost zobrazených hodnot. Podobně jako v případě proměnné Lunits je i nastavení proměnné Luprec dáno celými čísly. Přitom zadané celé číslo vlastně představuje počet desetinných míst, zobrazených u nějaké hodnoty. Pro vlastní nastavení proměnné Luprec je možné zadat číslo v rozmezí 0 až 8. V případě, že je zvoleno zobrazení jednotek Zlomkové, určuje zadané celé číslo nejmenší možný zlomek. Zobrazení jednotek jsou pro každou možnou hodnotu proměnné Luprec uvedena v tabulce.
| hodnota proměnné "Luprec" | Desítkové zobrazení | Zlomkové zobrazení |
|---|---|---|
| 0 | 0 | 0 |
| 1 | 0.0 | 0 1/2 |
| 2 | 0.00 | 0 1/4 |
| 3 | 0.000 | 0 1/8 |
| 4 | 0.0000 | 0 1/16 |
| 5 | 0.00000 | 0 1/32 |
| 6 | 0.000000 | 0 1/64 |
| 7 | 0.0000000 | 0 1/128 |
| 8 | 0.00000000 | 0 1/256 |
Povšimněte si rozdílu mezi oběma způsoby zobrazení. Je-li zobrazení jednotek nastaveno na Desítkové, jsou čísla menší než jedna zobrazena jako desetinná čísla. Pokud je však zobrazení jednotek nastaveno na Zlomkové, pak čísla menší než jedna jsou zobrazena ve formě zlomků. Toto platí i v případě, že si necháte vypsat údaje o shodném objektu. Příklad si můžeme ukázat na výpisu vlastností kružnice :
Vyberte objekty:
CIRCLE Hladina: "0"
Prostor: Modelový prostor
Index = 40
střed bod, X= 302.5693 Y= 204.0722 Z= 0.0000
rádius 10.0000
obvod 62.8319
plocha 314.1593
Pokud však zobrazení jednotek nastavíte na Zlomkové a necháte si vypsat údaje o téže kružnici, vypíše vám AutoCAD tyto údaje:
CIRCLE Hladina: "0"
Prostor: Modelový prostor
Index = 40
střed bod, X= 302 9/16 Y= 204 1/16 Z= 0
rádius 10
obvod 62 13/16
plocha 314 3/16
Pokud použijete zobrazení Zlomkové, musíte počíta s tím, že jednotlivé míry budou zaokrouhleny na nejbližší jednotku zlomků. To však může vést k nepřesnostem při kreslení, jestliže takto uvedené hodnoty budete považovat za přesná číslo. Z tohoto důvodu, pokud si při kreslení potřebujete zobrazovat přesné hodnoty, pak používejte vždy zobrazení Desítkové. (Zvolený způsob zobrazování jednotek nemá vliv na kóty a rozměry počítané AutoCADem. Způsob jejich výpočtu je ovlivňován jinými systémovými proměnnými.) Zvolená přesnost zobrazení jednotek nemá vliv na přesnost, jakou používá AutoCAD při svých vnitřních výpočtech. Všechny výpočty jsou prováděny s přesností na 16 desetinných mist.
